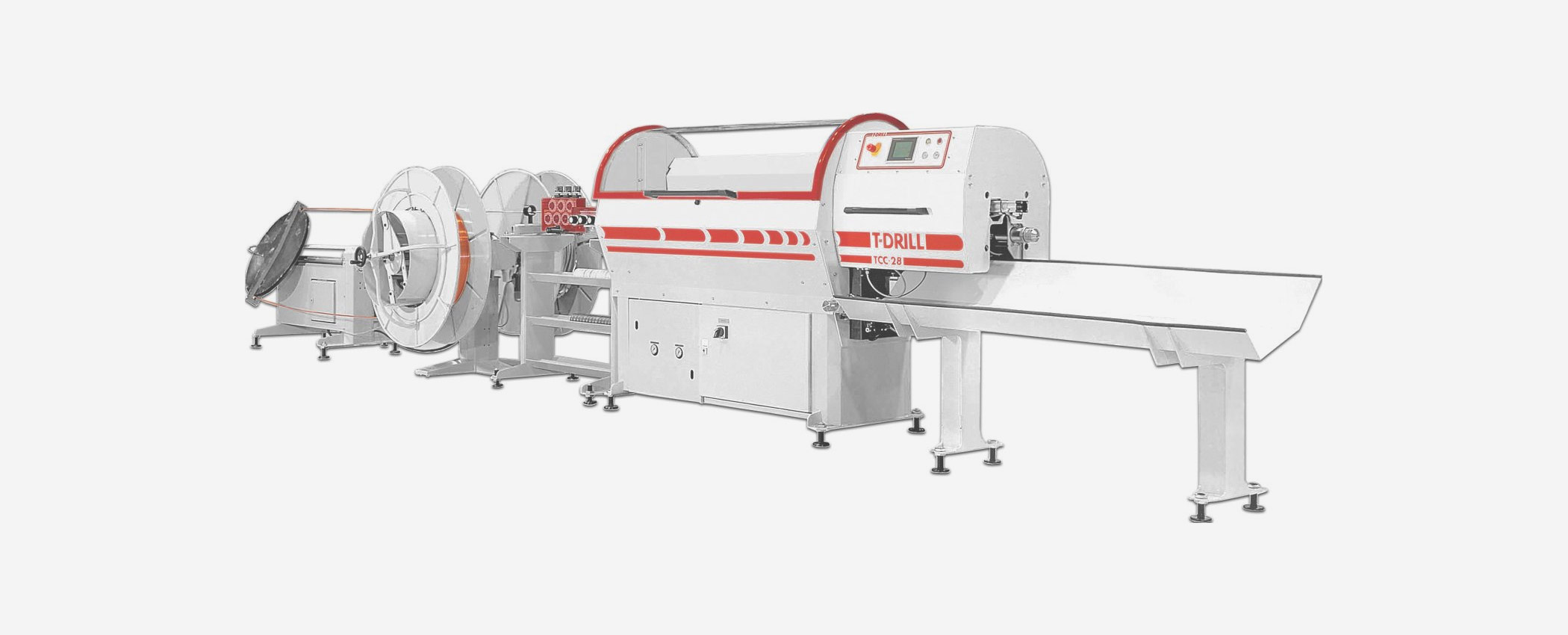

T-Drill TCC-28 Rohrtrennmaschine
Die TCC-28 ist eine automatisiertes Rohrtrennsystem mit vielen Optionen. Rohrdurchmesser für Kupfer und Aluminium 4,76 bis 22 mm und maximal 10 mm bei Stahl. Die Maschine kann während des Laufs die Rohrabschnittlängen mit einer Genauigkeit von +/- 0,2 mm ändern. Integrierter Reststück-Optimierung.
Unterschiedliche Systeme zur Abwicklung stehen zur Verfügung. Die verschiedenen Trennlängen werden auf einem Sortiertisch separiert. Sortiertische mit maximaler Abschnittlänge von 2000 mm und 6000 mm sind verfügbar. Alle Eingaben erfolgen über einen Touch-Screen.
Rohrdurchmesser: 4,76 – 25 mm
Material: Aluminium, Kupfer, Edelstahl, Stahl
[/tm_pb_text][/tm_pb_column][tm_pb_column type=“1_2″][tm_pb_text admin_label=“Text“ text_orientation=“left“ use_border_color=“off“ border_color=“#ffffff“ border_style=“solid“]
[/tm_pb_text][/tm_pb_column][/tm_pb_row][/tm_pb_section][tm_pb_section admin_label=“Section“ fullwidth=“off“ specialty=“off“ transparent_background=“off“ allow_player_pause=“off“ inner_shadow=“off“ parallax=“off“ parallax_method=“off“ custom_padding=“80px||80px|“ make_fullwidth=“off“ use_custom_width=“off“ width_unit=“on“ make_equal=“off“ use_custom_gutter=“off“ background_color=“#ededed“ module_id=“datenblatt“][tm_pb_row admin_label=“Row“ make_fullwidth=“off“ use_custom_width=“off“ use_grid_padding=“on“ width_unit=“on“ custom_padding=“||40px|“ padding_mobile=“off“ allow_player_pause=“off“ parallax=“off“ parallax_method=“off“ make_equal=“off“ parallax_1=“off“ parallax_method_1=“off“ vertical_alligment_1=“start“ responsive_laptop_1=“inherit“ responsive_tablet_1=“inherit“ responsive_phone_1=“inherit“ order_laptop_1=“1″ order_tablet_1=“1″ order_phone_1=“1″ column_padding_mobile=“on“][tm_pb_column type=“4_4″][tm_pb_text admin_label=“Text“ text_orientation=“left“ use_border_color=“off“ border_color=“#ffffff“ border_style=“solid“]
Datenblätter und weiterführende Informationen
[/tm_pb_text][/tm_pb_column][/tm_pb_row][tm_pb_row admin_label=“Row“ make_fullwidth=“off“ use_custom_width=“off“ use_grid_padding=“on“ width_unit=“on“ padding_mobile=“off“ allow_player_pause=“off“ parallax=“off“ parallax_method=“off“ make_equal=“off“ parallax_1=“off“ parallax_method_1=“off“ vertical_alligment_1=“start“ responsive_laptop_1=“inherit“ responsive_tablet_1=“inherit“ responsive_phone_1=“inherit“ order_laptop_1=“1″ order_tablet_1=“1″ order_phone_1=“1″ parallax_2=“off“ parallax_method_2=“off“ vertical_alligment_2=“start“ responsive_laptop_2=“inherit“ responsive_tablet_2=“inherit“ responsive_phone_2=“inherit“ order_laptop_2=“2″ order_tablet_2=“2″ order_phone_2=“2″ column_padding_mobile=“on“ module_id=“datenblatt“][tm_pb_column type=“1_2″][tm_pb_text admin_label=“Text“ text_orientation=“left“ use_border_color=“off“ border_color=“#ffffff“ border_style=“solid“]
| TCC-28 | Wert |
|---|---|
| Stromversorgung | 200-240 V / 50 Hz /60 Hz, 3-Phasen 400-480 V / 50 Hz /60 Hz, 3-Phasen |
| Schnittbereich | Ø1,5–22 mm |
| Wandstärke | 0,3 – 3 mm (je nach Material) |
| Material | Aluminium, Kupfer, Stahl |
| Wiederholgenauigkeit | +/- 0.1 mm/Schnitt |
| Min. Abschnittlänge | 45 mm |
| Typische Produktionsrate | 2000–5000 Stk./h, je nach Abschnittlänge, Material und erforderlicher Schnittqualität |
| Luftdruck | 6–8 bar |
| Stromversorgung | 7 kW |
| Sicherungen | Min 3 x 25A Max 3 x 63 A |
| Luftverbrauch | 300 l/min (800 l Spitze) |
| Geräuschpegel | 80 dB |
| Maschinenabmessungen (nur Grundausführung) | 2150 x 1000 x 1250 mm (L x W x H) |
| Paketabmessungen (nur Grundausführung) | 2900 x 1150 x 1850 mm (L x W x H) |
| Nettogewicht | 850 kg |
| Bruttogewicht | 1100 kg |
| Farbe | RAL 7035/3003 |
[/tm_pb_text][/tm_pb_column][tm_pb_column type=“1_2″][tm_pb_text admin_label=“Text“ text_orientation=“left“ use_border_color=“off“ border_color=“#ffffff“ border_style=“solid“]
- Bremsleitungen und Kraftstoffkomponenten
- Klimaanlagen-Abzweigungen
- Wärmetauscher
- Klimaanlagen
- Heizer
- Kühlanlagen-Industrie
- Solarpanele
- Effizient – 4000 Abtrennungen / Stunde bei kurzen Abschnittlängen möglich
- Präzise Abschnittlängen-Toleranzen (+/- 0,1 mm)
- Saubere, spanlose und gratfreie Trennmethode
- „Pull-apart“-Methode vermeidet Reduzierung des Innendurchmessers des Rohrendes
- Biologisch abbaubare Schmierstoffe – verfliegt, so dass vor dem nächsten Arbeitsschritt oder Schweißen keine Reinigung des Rohrs notwendig ist
- Geeignet für das Trennen vom Coil und von der Stange
- Automatisches Trennen für verschiedene Abschnittlängen
- Durch Verwendung eines Sortiertisches können verschiedene Abschnittlängen automatisch sortiert werden
- Zuverlässigkeit – die Grundidee dieser Trennmethode wird schon seit über 25 Jahren verwendet
[/tm_pb_text][/tm_pb_column][/tm_pb_row][/tm_pb_section][tm_pb_section admin_label=“Section“ fullwidth=“off“ specialty=“off“][tm_pb_row admin_label=“Row“ make_fullwidth=“off“ use_custom_width=“off“ use_grid_padding=“on“ width_unit=“on“ custom_padding=“60px||60px|“ allow_player_pause=“off“ parallax=“off“ parallax_method=“off“ make_equal=“off“ parallax_1=“off“ parallax_method_1=“off“ vertical_alligment_1=“start“ responsive_laptop_1=“inherit“ responsive_tablet_1=“inherit“ responsive_phone_1=“inherit“ order_laptop_1=“1″ order_tablet_1=“1″ order_phone_1=“1″ parallax_2=“off“ parallax_method_2=“off“ vertical_alligment_2=“start“ responsive_laptop_2=“inherit“ responsive_tablet_2=“inherit“ responsive_phone_2=“inherit“ order_laptop_2=“2″ order_tablet_2=“2″ order_phone_2=“2″][tm_pb_column type=“1_2″][tm_pb_text admin_label=“Text“ text_orientation=“left“ use_border_color=“off“ border_color=“#ffffff“ border_style=“solid“]

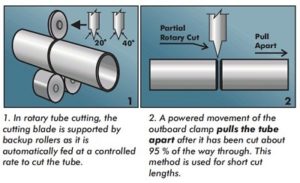

Die Pull-apart-Methode
Das Trennmesser dringt zu 90% in die Rohrwand ein. Dann wird das Rohr auseinander gezogen. Hierdurch wird die Reduzierung des Rohrinnendurchmessers vermieden. Rohre die mit dieser Methode getrennt werden, eignen sich in den meisten Fällen zum Dornbiegen oder Endenumformen ohne zuvor entgratet zu werden.
[/tm_pb_text][/tm_pb_column][tm_pb_column type=“1_2″][tm_pb_text admin_label=“Text“ text_orientation=“left“ use_border_color=“off“ border_color=“#ffffff“ border_style=“solid“]

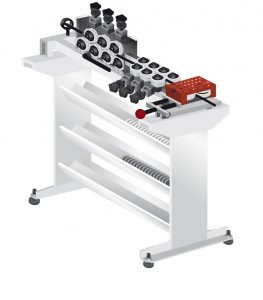

Trennen vom Coil
Einzel- oder Doppel-Coil-Halter können geliefert werden. Beim Doppel-Coil-Halter wechsel Sie das Coil währen vom anderen Coil abgewickelt wird. In Abhängigkeit vom Rohrdurchmesser liefern wir Rohrrichsträken mit 7+7 oder 9+9 Richtrollen. T-Drill hat großen Wert auf das leichte Einstellen und Auswechseln der Richtrollen gelegt. Richtrollen mit digitale ablesbaren Einstellwerten und ohne Werkzeug wechselbare Richtsträcken sind lieferbar.
